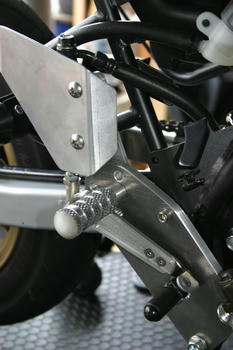

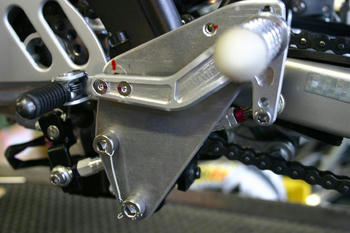

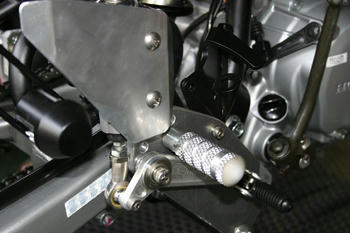

右側の ステップは 出来上がっていましたが

 左側も 何とか出来上がり・・・・・・・・?










今回は チェンジロッドを 内側に 入れて

見たけど・・・・・・・?

あとレバーは もちろん可動タイプに・・・・・・(^^)

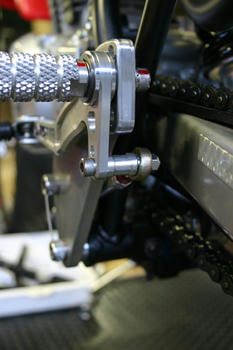

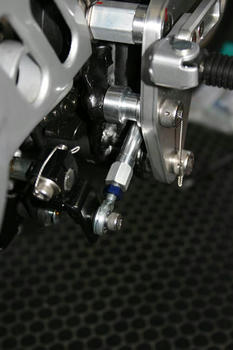

後ろから見ると こんな感じで・・・・・・・・?








































結構 クリアランスが 少なく チョト おじさん

苦労しました・・・・・・・・(^^;










あと 取り付け位置から ステップまで 距離が

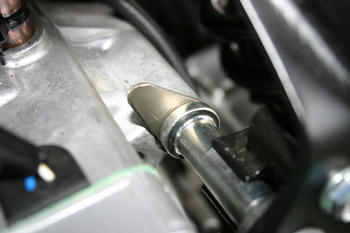

あるので リヤフレームに カラーを

イモネジで ストッパー見たいな物を 付けて

見ましたけど・・・・・・・・?

ちょとは 効果は 有るかなと おじさんの

独断と偏見で・・・・・・・??

一回 転んで見ると 判るかなと・・・・・・(^^;















PR

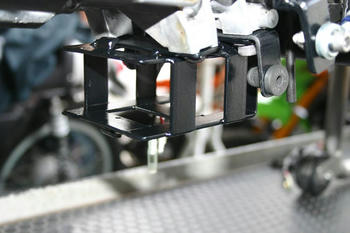

メーターの 電流を 安定さす為に バッテリーを

積む様に した訳ですが なかなか、いい場所が

無く エンジンの下に 積む様に・・・・・・・・。

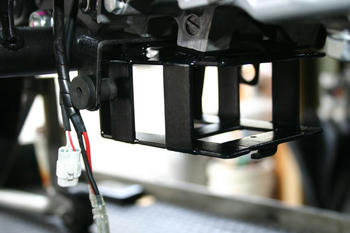

帯鉄で 何とか作って見ました・・・・・(^^;

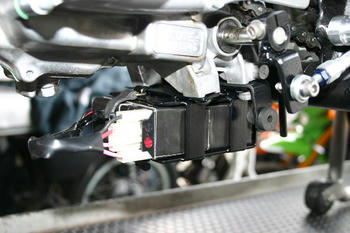

反対から見ると・・・・・・・・。










何とか 出来上がりました・・・・・・・(^^)

バッテリーは スクターのを 流用して。

時間は 掛かりましたが まあまあ、いいあんばい

では ないかと・・・・・・?

あと ゴムバンドは KSR110のを

流用しました・・・・ハイ !

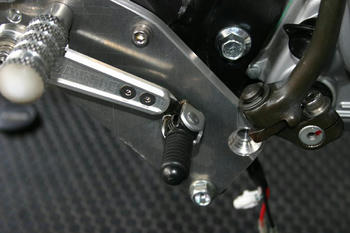

前回の 初走行の時は 暫定のステップで

K氏いわく 擦りそうと言う事なので +20ミリUPで

作って見ました・・・・・(^^)








































今回も  マスターシリンダーのカバーも

付けて・・・・・・。










ぺダルは KSRと 同じ様に

可動タイプに して見ました・・・・・・・(^^)








キックペダルは NSR80のを 流用して

見ました・・・・。















K氏が XR100の初走行を 先月 スパ直入に

行って来たんですが・・・・・。

30分も 走らない内に 何とエンジンハンガーの

ボルトがポッキリと 折れてしまいました・・・(^^;

一応 新車なんですけど・・・・・・??

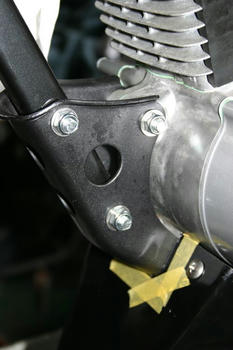

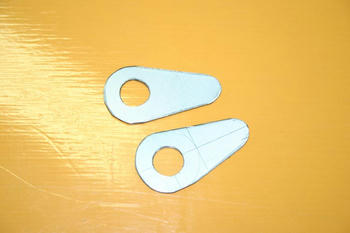

しかたないので おじさん シムを 作って見ました










0.8ミリの板で あと0.5ミリも 必要でしたので

0.5の板は無いので おじさん 仕方なく

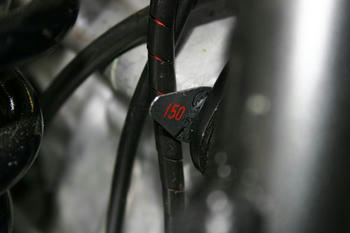

150ミリのスケールで・・・・・・・・(^^;










反対側にも・・・・・・・。












  こんな感じで・・・・・・?

そう言えば むかしの 鉄フレームの レーサーの

時代も シムを 入れ クラックの チェック

していた様で・・・・・?








































ついでに エンジンマウントの ナットを

セルフロックの ナットに 交換しました・・・(^^)

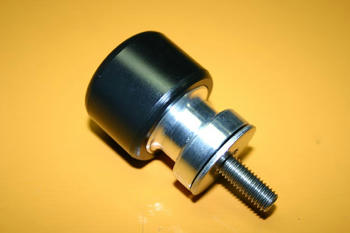

XR100に KSR110と 同じ様に スタンド兼用リヤ

サイドスライダーを 付けてみました。

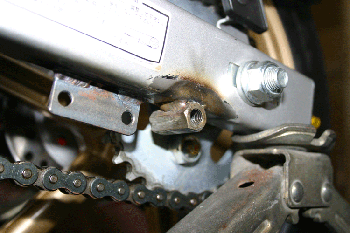

リヤフォーク側に ナットの溶接を まず

してと・・・・・・。

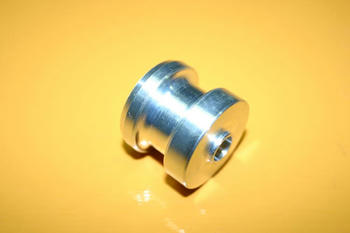

そしてスタンド用の ベース・カラーを

削って・・・・・・・!

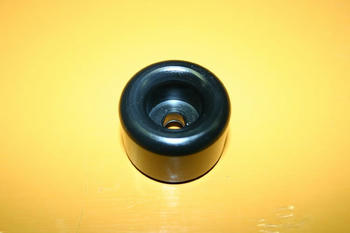

次にスライダーのカラーを 旋盤で 同じ様に削って・・・・・?

いつも思うのですが このジュラコン 削る際 すごく気持ち好く削れるので ついつ・・・・・・・・(^^;

木を カンナで削るように ピュー ピューと・・・・・・・。

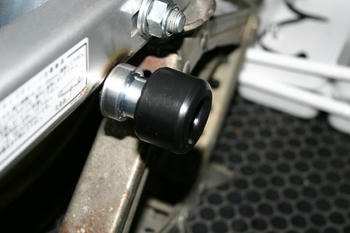

組すると こんな感じで・・・・・。










出来上がりです。

出来てる商品を 買ったら勝負は早いのですが

いろいろなことを 考えると・・・・・・・・・?

ただの おじさんのこだわりかな・・・・(^^)
