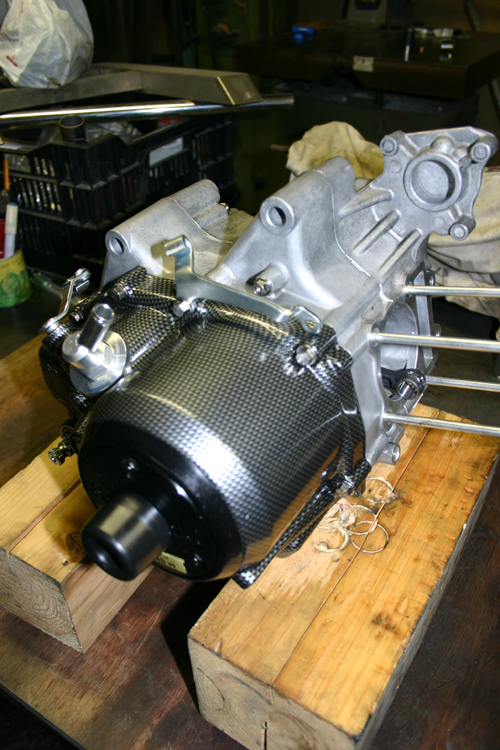

鈴鹿用のエンジンの組み立て 何ですけど・・・・・・？
何とか ケース回りの組み立ては 終わった
んですけど・・・・・・・
今回 初めてKSRエンジンの O/H したんですけど
クランクを 組む際のフリクションの 軽い所を
探すのに ボルトの締め付ける所の 順番を
何回も変えて見たりとか・・・・・・（＾＾；
今回 ひとつ気が付いた事なんですけど
このエンジンのケースの 6mmのボルトの
トルクが 0・55k みたいで ・・・・・・・？
何故なんでしょう・・・・・・・・？
おじさんの 覚えでは ホンダの6mmのボルトは
0・8～1・2k と思うんですけど むかしは・・・・。
たしかに 0・55k 以上で 締めると クランクが
重たくなるんですヨ～。
まあ これだけでったら まだ許せるんですけど・・・・

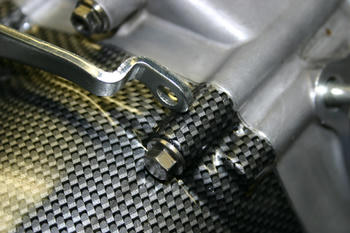

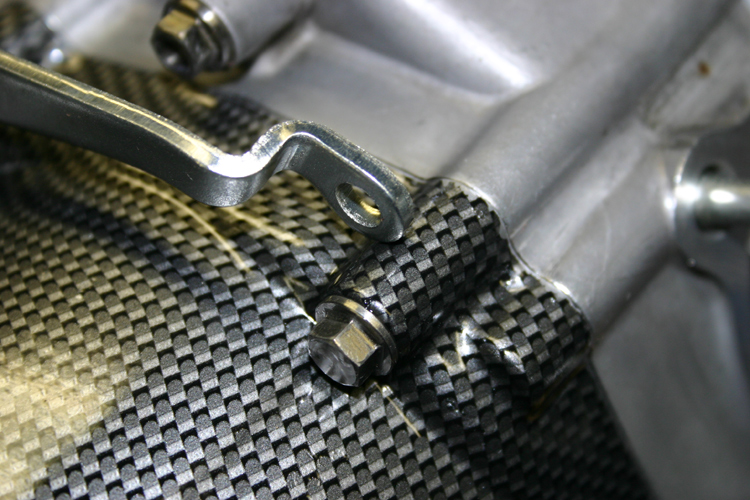

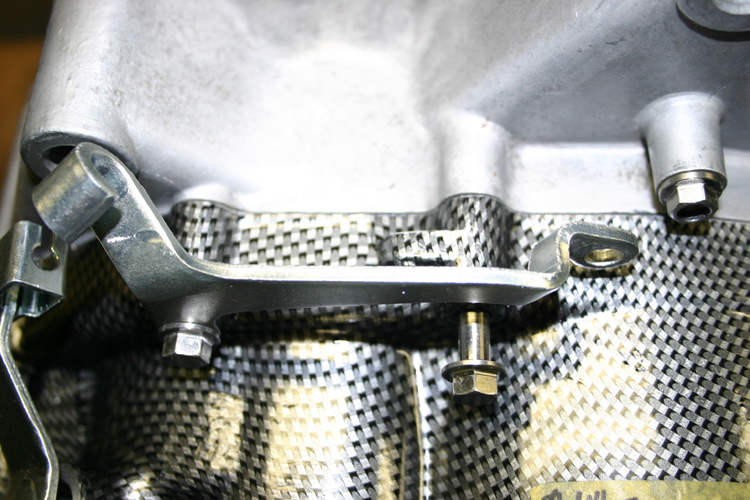

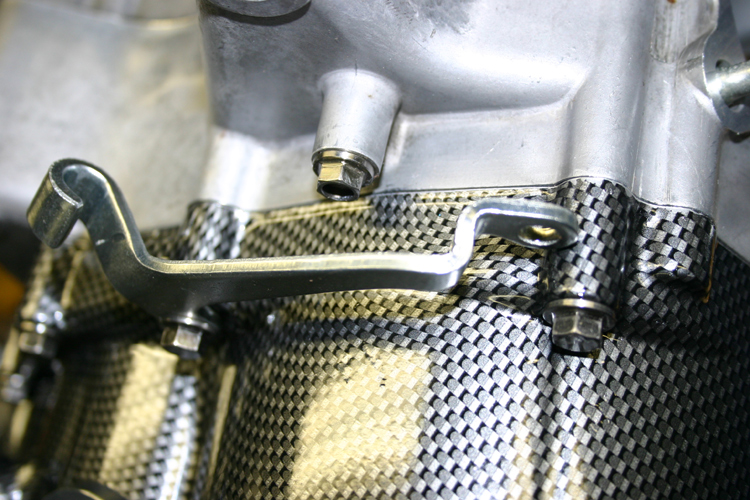

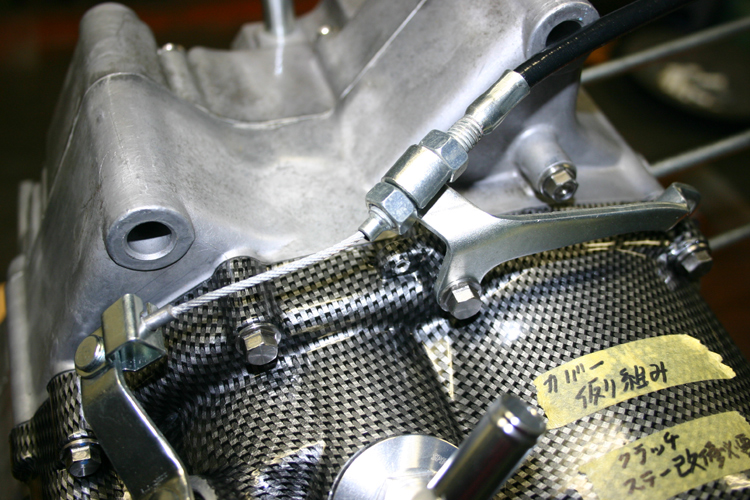

ネットで 買ったワイヤータイプの クラッチキット
何ですけど エンジン側のワイヤーステーに
オフセットが 付いているんですヨ・・・・？
何処につければいいのでしょうか・・・・？
取り付け穴の ﾋﾟｯﾁも 違う感じで
ほかの所にも 付きそうな気配は無いし･･････？

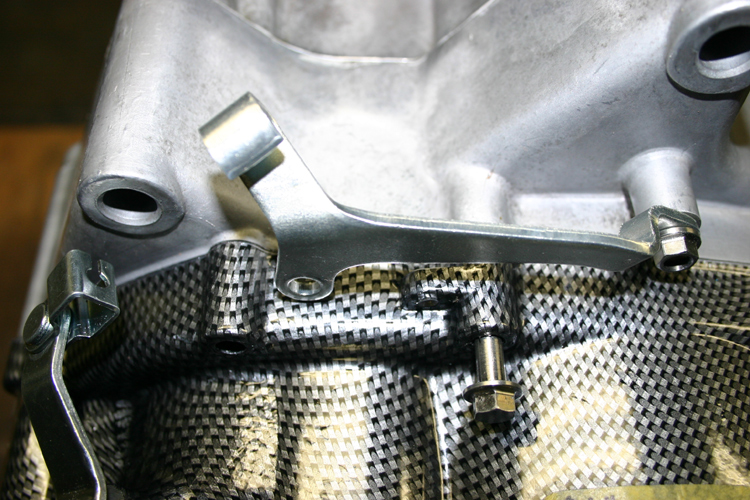

あと ワイヤーステーの角度が ケース側の
クラッチレバーとの関係が 合っていない様な・・・・・・・？
ワイヤーが 擦れてその内 切れるんではないかと
おじさんは 思うんですけど・・それとも思い違い・・・？

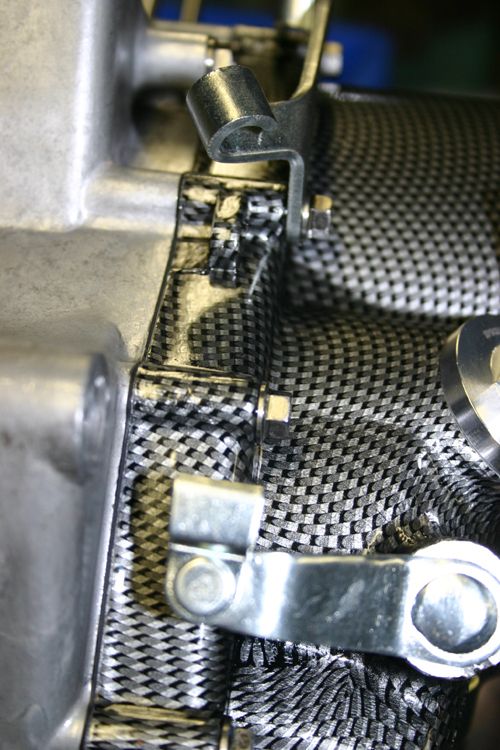

こんな感じで ワイヤーは ケースに もろあたりだし・・・・・・・。
位置を 変えて見ても・・・・・？
やはり・・・・・・・？

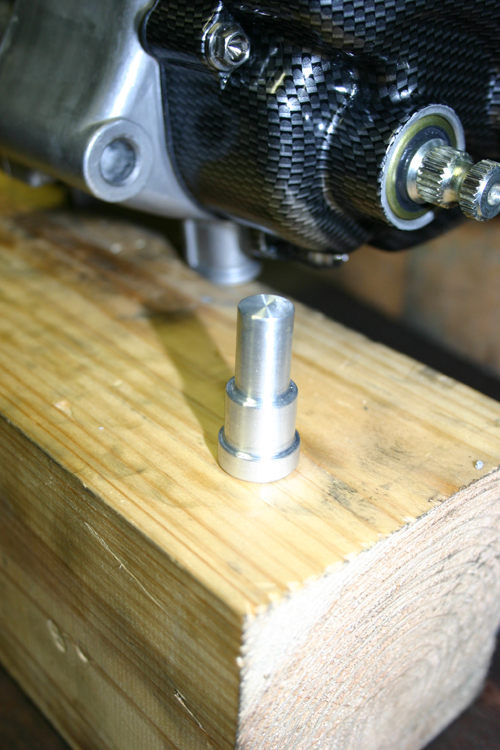

それと クラッチレバーを入る ケース側のシャフトの
穴に ニードルベアリングが 入る訳ですが 奥の方
まで 圧入しないといけない仕様で
おじさん しぶしぶ圧入用の 治具を 作りました・・。
最後に もうひとつ ノーマルハンドルでは クラッチ
ワイヤーが ぜんぜん長さが足りません・・・・・？
ん～ん おじさんの組み方が 悪いんでしょうか・・？
時間が 無いので おじさんは 切った貼ったで
対応します・・・・・・（＾＾；
何とか ケース回りの組み立ては 終わった
んですけど・・・・・・・
今回 初めてKSRエンジンの O/H したんですけど
クランクを 組む際のフリクションの 軽い所を
探すのに ボルトの締め付ける所の 順番を
何回も変えて見たりとか・・・・・・（＾＾；
今回 ひとつ気が付いた事なんですけど
このエンジンのケースの 6mmのボルトの
トルクが 0・55k みたいで ・・・・・・・？
何故なんでしょう・・・・・・・・？
おじさんの 覚えでは ホンダの6mmのボルトは
0・8～1・2k と思うんですけど むかしは・・・・。
たしかに 0・55k 以上で 締めると クランクが
重たくなるんですヨ～。
まあ これだけでったら まだ許せるんですけど・・・・

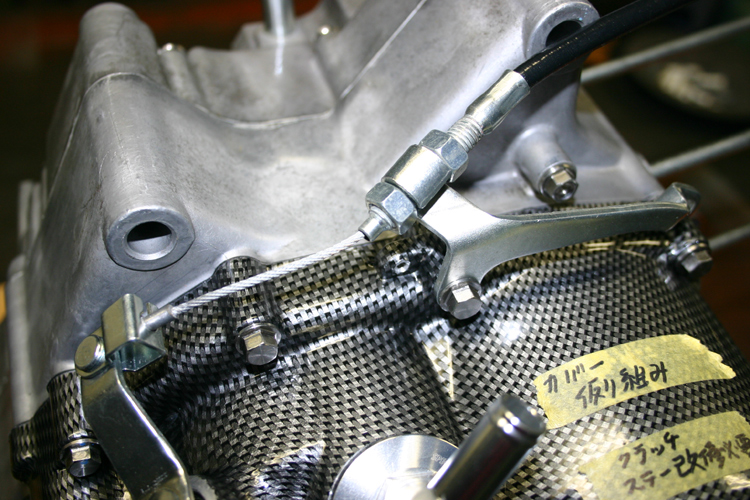

ネットで 買ったワイヤータイプの クラッチキット
何ですけど エンジン側のワイヤーステーに
オフセットが 付いているんですヨ・・・・？
何処につければいいのでしょうか・・・・？
取り付け穴の ﾋﾟｯﾁも 違う感じで
ほかの所にも 付きそうな気配は無いし･･････？
あと ワイヤーステーの角度が ケース側の
クラッチレバーとの関係が 合っていない様な・・・・・・・？
ワイヤーが 擦れてその内 切れるんではないかと
おじさんは 思うんですけど・・それとも思い違い・・・？
こんな感じで ワイヤーは ケースに もろあたりだし・・・・・・・。
位置を 変えて見ても・・・・・？
やはり・・・・・・・？
それと クラッチレバーを入る ケース側のシャフトの
穴に ニードルベアリングが 入る訳ですが 奥の方
まで 圧入しないといけない仕様で
おじさん しぶしぶ圧入用の 治具を 作りました・・。
最後に もうひとつ ノーマルハンドルでは クラッチ
ワイヤーが ぜんぜん長さが足りません・・・・・？
ん～ん おじさんの組み方が 悪いんでしょうか・・？
時間が 無いので おじさんは 切った貼ったで
対応します・・・・・・（＾＾；
PR

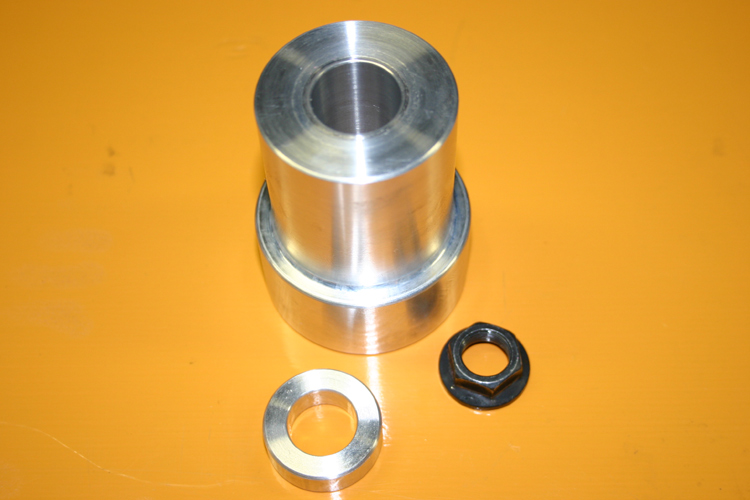

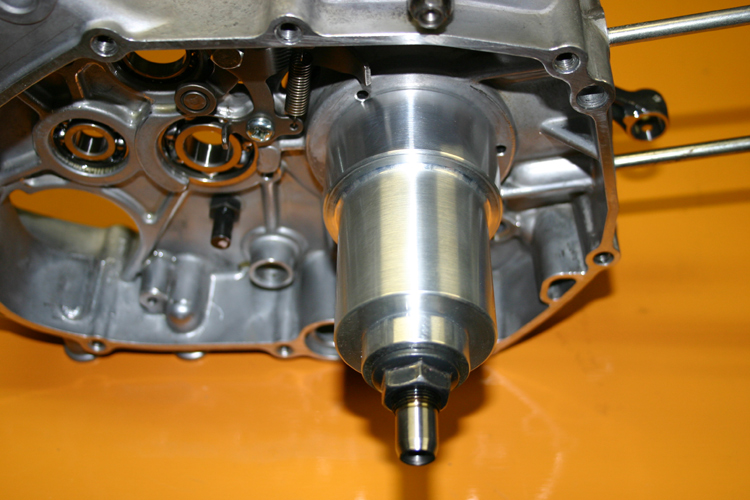

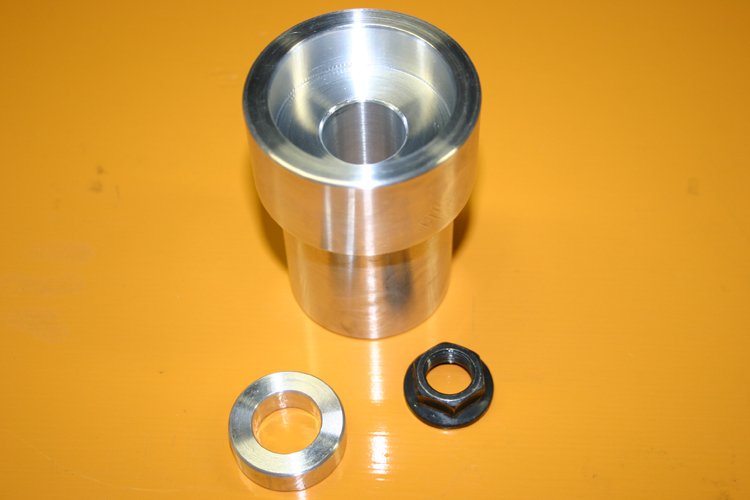

クランク圧入治具を 作って見ました・・・・？
別の 角度では・・・・。
こんな感じで 組み立て時に・・・・・。
おじさん クランクを 圧入するに当って ﾌﾟレスで 押すより 引ぱって 入れる方が 少しでも クランクの 変形が 少ないのでは無いかと少しこだわった治具を 作って 見たんですけど・・・・・・・？
あまり 変わらないかと・・・・・・？
いいえ 最後の おじさんの 悪あがきですから・・・・・・・（＾＾；
別の 角度では・・・・。
こんな感じで 組み立て時に・・・・・。
おじさん クランクを 圧入するに当って ﾌﾟレスで 押すより 引ぱって 入れる方が 少しでも クランクの 変形が 少ないのでは無いかと少しこだわった治具を 作って 見たんですけど・・・・・・・？
あまり 変わらないかと・・・・・・？
いいえ 最後の おじさんの 悪あがきですから・・・・・・・（＾＾；
鈴鹿に 向かってマフラーとサイレンサーの
バージョンアップを するんですけど どの玉で
行こうかと 迷っていますので とにかく 玉数を
作って いい物を 鈴鹿へ持っていこうかなと・・・・！

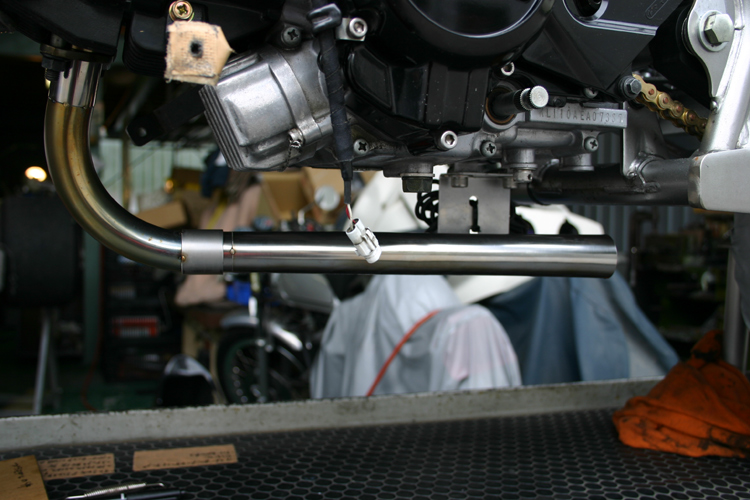

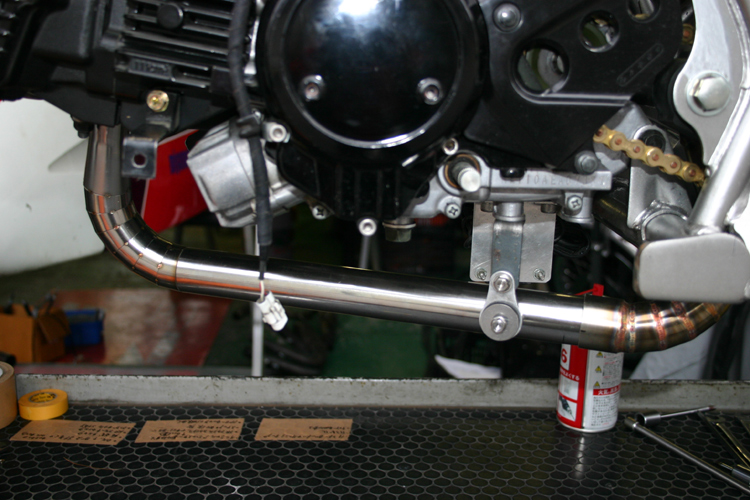

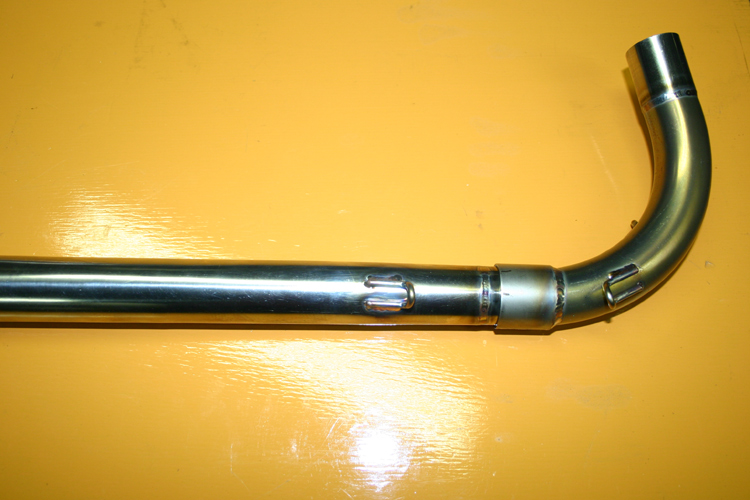

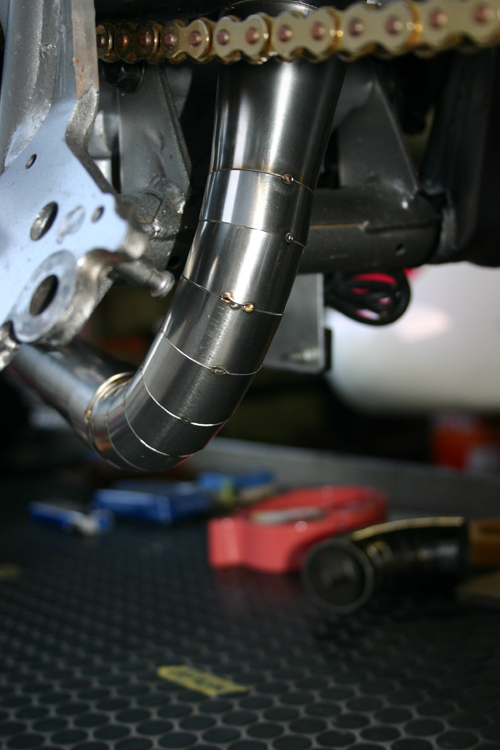

まずは エキパイの部分を・・・・・！

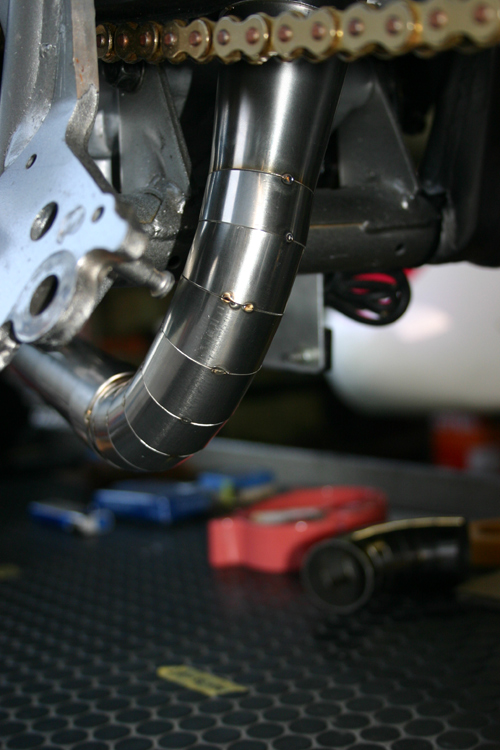

ちょと手間は 掛かりましたが フルテーパー仕様で・・・・（＾＾；

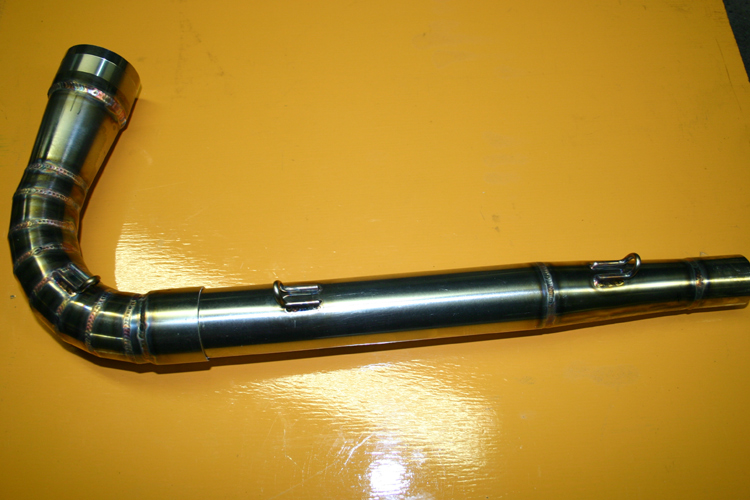

こっちは テーパー+ストレートの サイズUP版・・・！

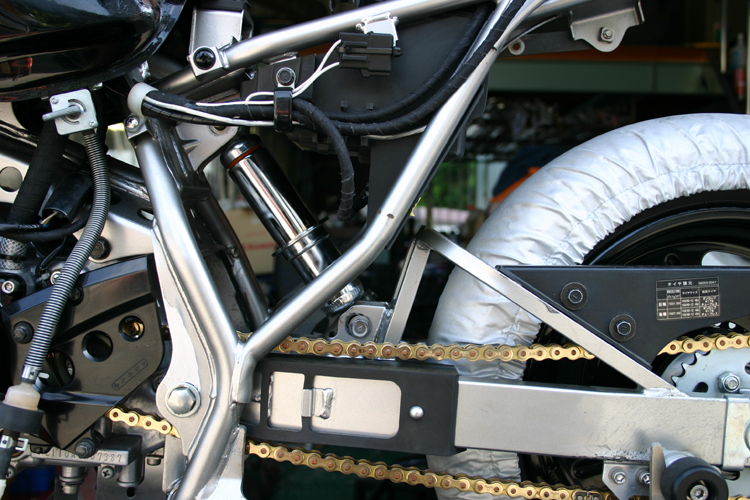

うしろ回りの レイアウトを するので リヤクッションを フルボトムさせておき・・・・・・・。
ある程度 うしろが決まらないと 前を 固定を出来ないし 前が固定出来ないと うしろ回りを 正確にレイアウトが出来ず ここで手を 抜くと あとで痛い目に合うので おじさん 手間を惜しまず やっています･･････（＾＾；
しかし おじさん だいぶ疲れてきました。
昼間は こっちをやり 夜中はエンジンを
組立て～の
しかし鈴鹿まで あと14日しか・・・・・・・・。

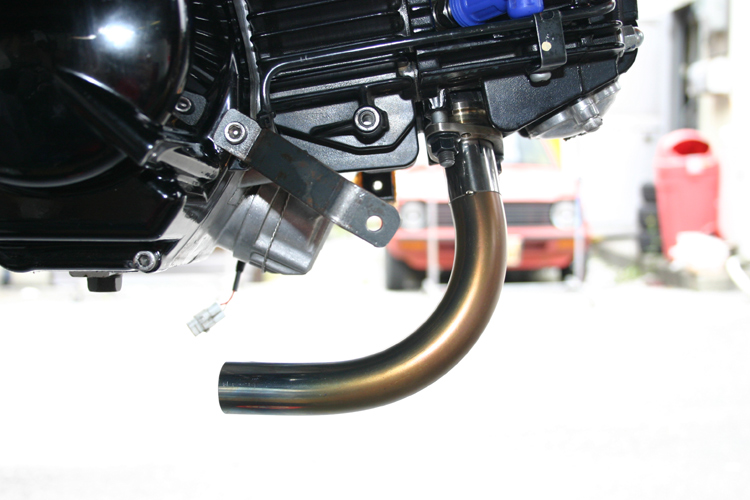

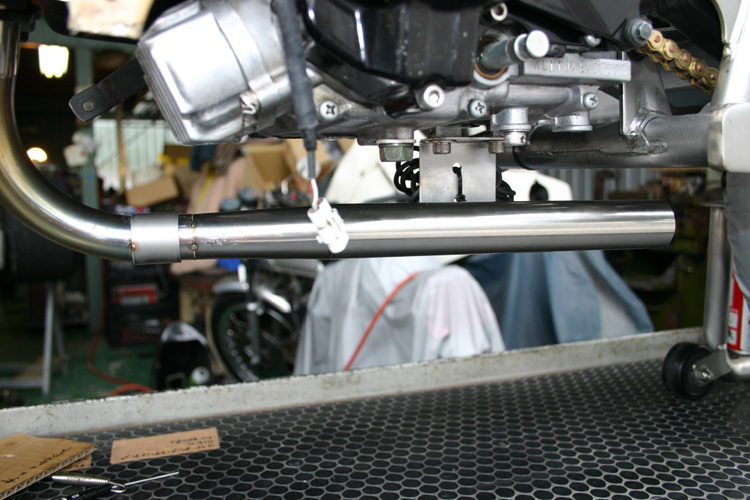

ヘッドの 口元からのパイプで･････一案
二案の セカンドﾊﾟｲﾌﾟと ﾃｰﾙﾊﾟｲﾌﾟに行くﾃｰﾊﾟ部のサードﾊﾟｲﾌﾟ
とりあえず出来上がり。
三案の ｴｷﾊﾟｲは こんな感じで・・・・・！
一番タイトでクリアランスの 少ない厄介な所も 何とかクリヤーで ・・・・ホ ！

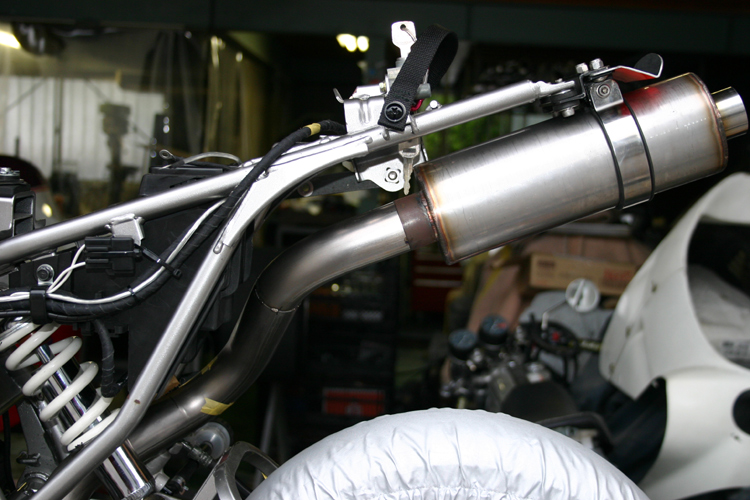

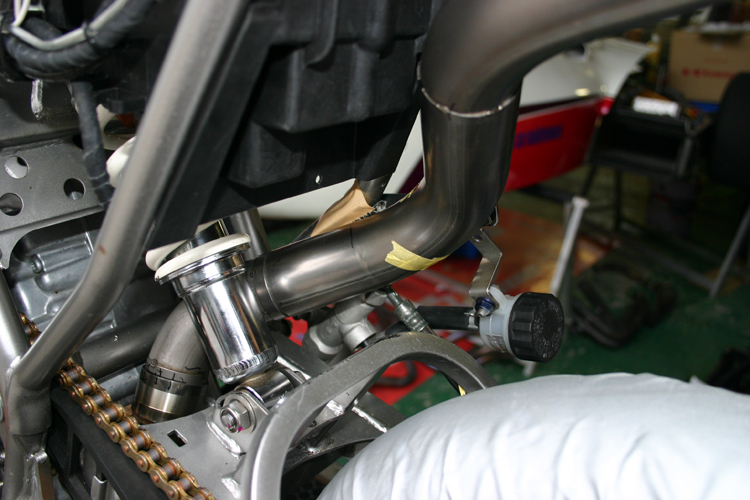

うしろ回りは こんな感じので・・・・・・。
しかし まだ仮り付けで ステーとか本溶接 そしてまだサイレンサーも 在るんですよネ～ 。
鈴鹿まで あと13日・・・。
ちょと 休憩中と言うか 別仕事中・・・！
続きは あとでまたUPかな・・・？
バージョンアップを するんですけど どの玉で
行こうかと 迷っていますので とにかく 玉数を
作って いい物を 鈴鹿へ持っていこうかなと・・・・！
まずは エキパイの部分を・・・・・！
ちょと手間は 掛かりましたが フルテーパー仕様で・・・・（＾＾；
こっちは テーパー+ストレートの サイズUP版・・・！
うしろ回りの レイアウトを するので リヤクッションを フルボトムさせておき・・・・・・・。
ある程度 うしろが決まらないと 前を 固定を出来ないし 前が固定出来ないと うしろ回りを 正確にレイアウトが出来ず ここで手を 抜くと あとで痛い目に合うので おじさん 手間を惜しまず やっています･･････（＾＾；
しかし おじさん だいぶ疲れてきました。
昼間は こっちをやり 夜中はエンジンを
組立て～の
しかし鈴鹿まで あと14日しか・・・・・・・・。
ヘッドの 口元からのパイプで･････一案
二案の セカンドﾊﾟｲﾌﾟと ﾃｰﾙﾊﾟｲﾌﾟに行くﾃｰﾊﾟ部のサードﾊﾟｲﾌﾟ
とりあえず出来上がり。
三案の ｴｷﾊﾟｲは こんな感じで・・・・・！
一番タイトでクリアランスの 少ない厄介な所も 何とかクリヤーで ・・・・ホ ！
うしろ回りは こんな感じので・・・・・・。
しかし まだ仮り付けで ステーとか本溶接 そしてまだサイレンサーも 在るんですよネ～ 。
鈴鹿まで あと13日・・・。
ちょと 休憩中と言うか 別仕事中・・・！
続きは あとでまたUPかな・・・？
上記の サポートキャンペーンに おじさんの
住む地区では 他には申請するチームが いなく
おじさん達の チームで 本部の方に 店のオーナーが 申請してくれました・・・・（＾＾；
おじさんも いつも利用させてもらってるんですけど
店の店員も 明るい接客で おじさんの
お気に入りの店です・・・・・ハイ ！
シャーシダイナモもあり 本当にいい店です・・。
www.nankaibuhin.co.jp/2008_minitai/index.html
以前 オークションで 落札したエンジンを O・Hして
鈴鹿のレース用に 組み立て様かなと・・・・・。
まずは バラシながら 消耗している部品を確認
しながら・・・・・・！
エンジンの下にある オイルﾎﾟﾝﾌﾟの前にある
フィルターに ﾊﾟｯｷﾝのカスやら 金属のキリコやら
けっこう有りました。

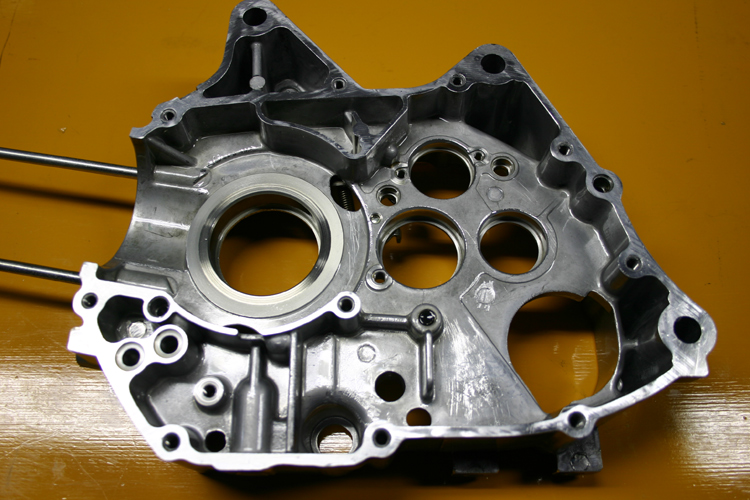

又 キリコが出るのが おじさん イヤなもんで

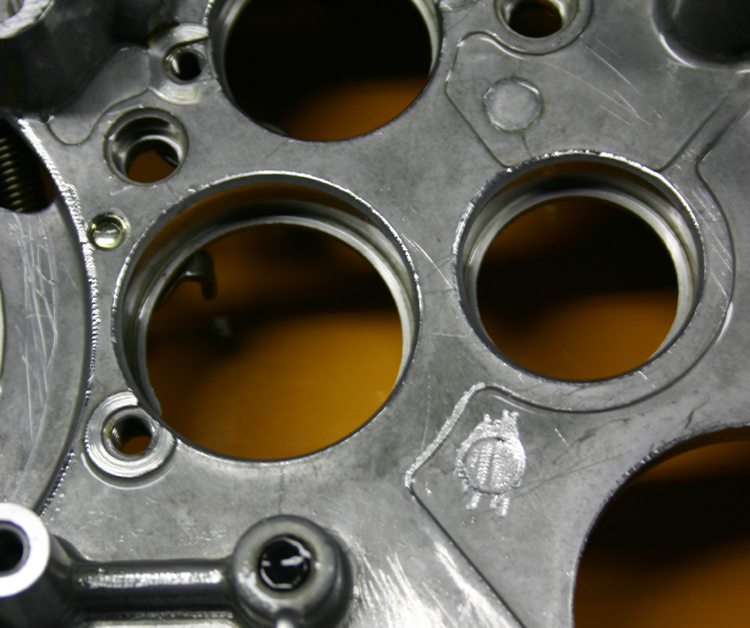

エアのﾍﾟﾝシルグラインダーで ケースの バリを取り ケースの合せ面は 小さいスケール（ステンレスの150mm）で・・・・これで けっこう いいあんばいで 取れるんですヨ・・・・！
しかし この作業 結構時間が 掛かる割りには お馬さんが上がる訳でもないし 気持の部分だけなんですよネ～！

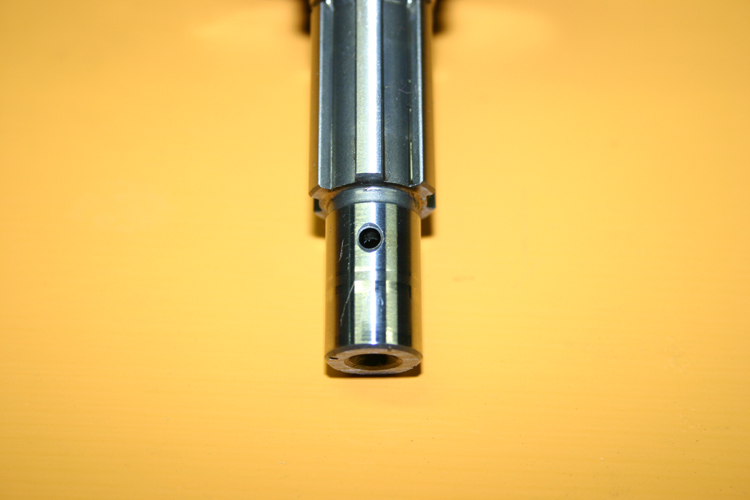

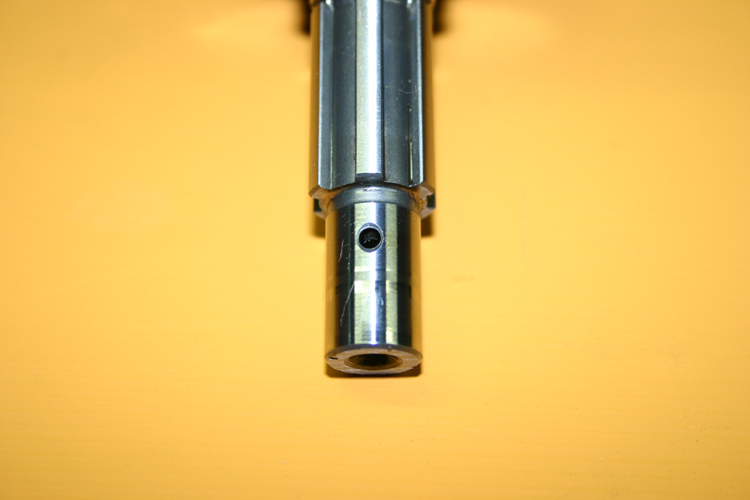

ミッションの アウトﾌﾟットシャフトは 案の定 古いタイプでした・・・・ホ ！
勿論 新しい物に 交換はしますけど・・・・・ハイ！
しかし あと29日しかないと考えると飛ばさないと でも１００キロぐらいしか出ないんですけど・・・・？
鈴鹿のレース用に 組み立て様かなと・・・・・。
まずは バラシながら 消耗している部品を確認
しながら・・・・・・！
エンジンの下にある オイルﾎﾟﾝﾌﾟの前にある
フィルターに ﾊﾟｯｷﾝのカスやら 金属のキリコやら
けっこう有りました。
又 キリコが出るのが おじさん イヤなもんで
エアのﾍﾟﾝシルグラインダーで ケースの バリを取り ケースの合せ面は 小さいスケール（ステンレスの150mm）で・・・・これで けっこう いいあんばいで 取れるんですヨ・・・・！
しかし この作業 結構時間が 掛かる割りには お馬さんが上がる訳でもないし 気持の部分だけなんですよネ～！
ミッションの アウトﾌﾟットシャフトは 案の定 古いタイプでした・・・・ホ ！
勿論 新しい物に 交換はしますけど・・・・・ハイ！
しかし あと29日しかないと考えると飛ばさないと でも１００キロぐらいしか出ないんですけど・・・・？
